公司最新发明的可逆电磁离合器(二)
作者:亨劲传动发表时间:2016年11月11日

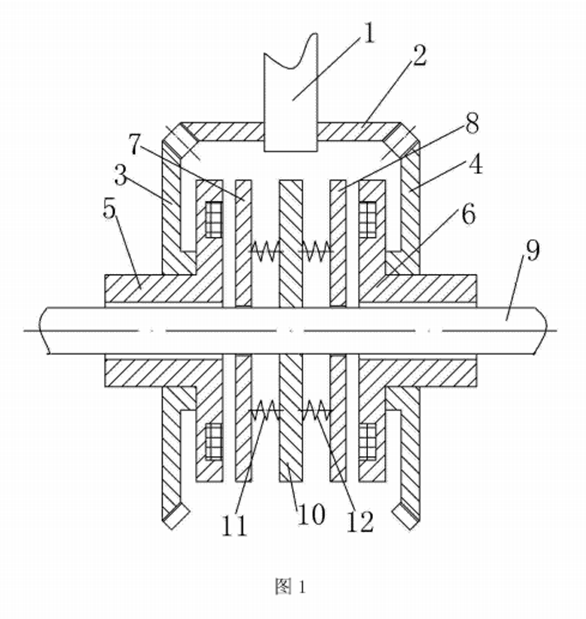

附图说明:图1为本新型实施例的结构示意图。
具体实施方式:下面通过具体实施方式对本发明作进一步详细的说明。
附图标记包括:主动轴1、主锥齿轮2、第一锥齿轮3、第二锥齿轮4、第一电磁铁5、第二电磁铁6、第一圧环7、第二圧环8、从动轴9、主圧环10、第一拉簧11、第二拉簧12。
实施例基本如附图1所示:可逆电磁离合器,包括主动轴1,主动轴1轴伸端套有主锥齿轮2,主动轴1与主锥齿轮2采用过盈配合进行安装固定,在主锥齿轮2左侧设有第一锥齿轮3,在主锥齿轮2右侧设有第二锥齿轮4。
第一电磁铁5左侧设有第一凸起,第一锥齿轮3与第一凸起过盈配合进行连接,第一电磁铁5右侧开设有第一凹槽,第一凹槽内放置有第一线圈,第一线圈通电时第一电磁铁5将产生磁性,第一电磁铁5内圆直径大于从动轴9该处的直径,在第一电磁铁5右侧设有第一压环7,第一压环7径向外轮廓尺寸等于第一电磁铁5径向外轮廓尺寸,第一压环7 的内圆尺寸也大于配合处的从动轴9外圆尺寸。
第二电磁铁6右侧设有第二凸起,第二锥齿轮4与第二凸起过盈配合进行连接,第二电磁铁6左侧开设有第二凹槽,第二凹槽内放置有第二线圈,第二线圈通电时第二电磁铁6将产生磁性,第二电磁铁6内圆直径大于从动轴9该处的直径,在第二电磁铁6左侧设有第二压环8,第二压环8径向外轮廓尺寸等于第二电磁铁6径向外轮廓尺寸,第二压环8 的内圆尺寸也大于配合处的从动轴9外圆尺寸。
在第一压环7和第二压环8之问还设有主压环10,主压环10与从动轴9固定连接,本实施例中采用过盈配合,在第一圧环7和主圧环10之间共设有两个第一拉簧11,两个第一拉簧11上下轴对称布置,第一拉簧11一端与第一压环7相抵,另一端与主压环10相抵。在第二压环8和主压环10之间共设有两个第二拉簧12,两个第二拉簧12上下轴对称布置,第二拉簧12一端与第二压环8相抵,另一端与主压环10相抵。
以上所述的仅是本发明的实施例,方案中公知的具体结构及特性等常识在此未作过多描述。应当指出,对于本领域的技术人员来说,在不脱离本新型结构的前提下,还可以做出若干变形和改进,这些也应该视为本新型的保护范围,这些都不会影响本新型实施的效果和专利的实用性。
