无齿曳引机盘式钳形电磁制动器(三)
作者:亨劲传动发表时间:2016年10月27日

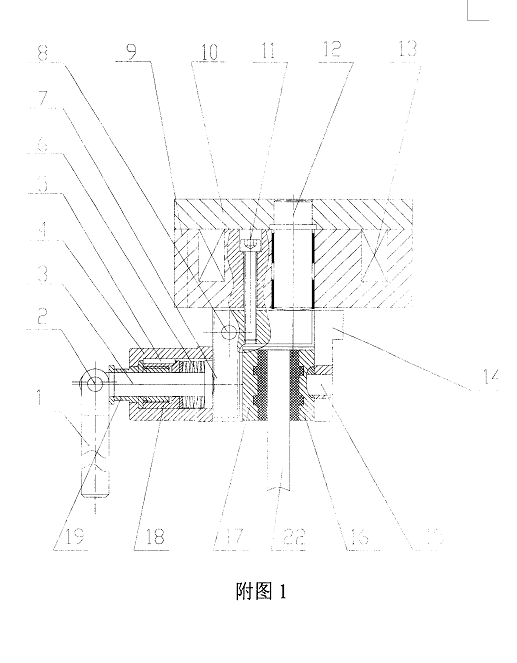

附图1是本设计的一个实施例,下面结合附图对本设计的原理作进一步的描述。

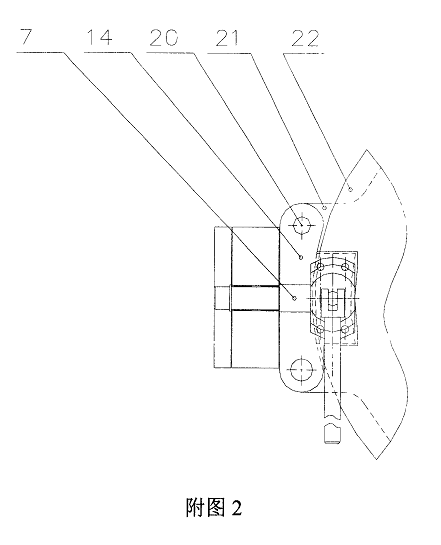

附图2是本设计的正视外观图。
附图1所示,该无齿曳引机盘式钳形制动器,由制动钳体14、拨叉7、压簧壳体4、调整螺帽18、调整帽19、碟簧6、压簧推杆3、松闸手柄1、电磁铁心9、线圈13、电磁铁吸板10、电磁力顶杆12及制动摩擦片16、17组成。位于制动盘22两侧的制动片16、17通过柱销15与制动钳体14固定。
工作时,制动摩擦片16可随制动钳体一起沿柱销20滑动,制动摩擦片17为动片;拨叉7与制动钳体14通过柱销8连接起来,并可绕柱销转动;电磁铁心9通过螺栓固定在制动钳体14上,电磁力顶杆12的一端与电磁铁吸板10过盈配合连接,另一端通过衬套安装在电磁铁心9上;制动钳体14通过柱销20与电机端盖21联接,且可以沿柱销滑动。
碟簧6一端顶住推杆3,另一端顶住调整螺套18,当旋转调整帽19时,调整螺套18在导向键5的引导下向前移动并压缩碟簧,从而产生使制动盘制动的力。
当线圈13通电时,电磁铁吸板10由于电磁力的作用,带动电磁力顶杆12移动并克服碟簧6的压力,使拨叉7绕柱销8旋转,从而脱离制动片,进而使制动摩擦片与制动盘22之间的压力消失,如此完成了电动松闸的全过程。当线圈13失电时,由于电磁吸力消失,碟簧又释放,一方面,通过压簧推杆3紧紧顶住拨叉7,拨叉7又将力传给制动摩擦片,从而使制动摩擦片与制动盘22之间产生摩擦力,进而产生制动力矩;另一方面,通过拨叉的旋转,使电磁力顶杆带动电磁铁吸板脱离电磁铁心。
松闸手柄的前端有一个偏心孔,具有凸轮的作用,通过柱销2与松闸手柄联接起来,需要手动松闸时,转动松闸手柄1,碟簧6受到压缩,将压簧推杆拉离拨叉,导致制动摩擦片与制动盘之间的摩擦力消失,完成手动松闸全过程。松开手柄1,碟簧使松闸手柄1复位并使压簧推杆3紧紧顶住拨叉7,实现制动。
本设计自身所具有的机构简单、体积小、工作可靠性高、噪声低、吸合力功率小、人工手动松闸力量小的特点,非常适用于各类1:1和2:1无齿曳引机使用,对住宅电梯的应用具有积极的意义。
