3、弹簧片的特殊形状,具有预压、阻尼及分散应力等多重功能。
4、在离合器模组与制动器模组内,加入有双面型感应导座及在本体上装设有接近开关,可在动力源端部作定位控制,而可使用一般的马达即可达到市面上特殊马达的功能。
5、加入于本体内的双面型感应导座,使其不必在模组外再额外设置定位控制器,而可节省使用模组的空间,增加其便利性。
综上所述,本设计在动力源端部作定位控制,可以对动力输出作非常精确的定位控制;以改良结构的本体,使其内部组件可以精确且便利地进行组合装配;并且以改进的弹簧片取代传统的弹簧片,可以增长其使用寿命,从而使其具有结构紧凑、体积缩小、装配简易、定位精确、震荡小、使用寿命长、节省使用空间及可增加便利性的功效,从而更加适于实用,其不论在结构上或功能上皆有大幅改进,诚为一新颖、进步、实用的新设计。
本设计的具体结构由以下实施例及其附图详细给出。

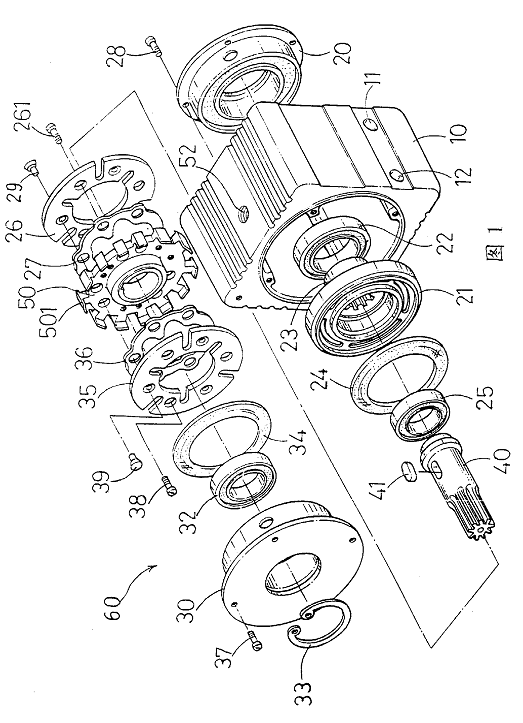

图1是本设计具有定位控制的电磁离合制动器模组的分解立体图。

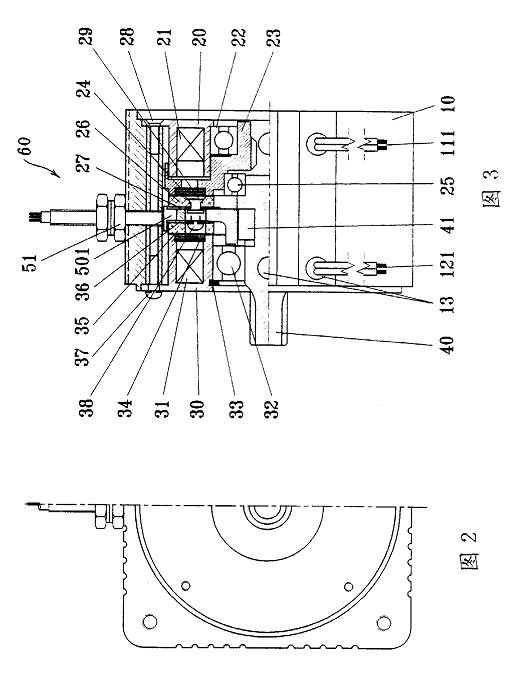

图2是本设计具有定位控制的电磁离合控制器模组的外观半视图。
图3是图2的剖视图。

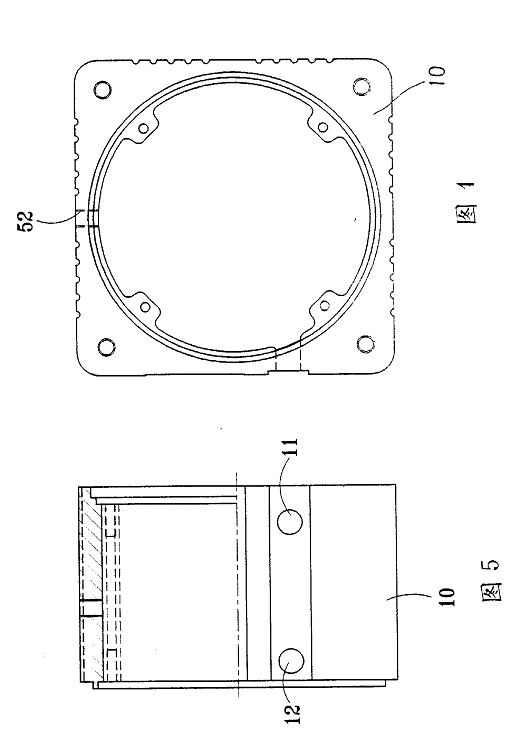

图4是本设计具有定位控制的电磁离合制动器模组的本体的正视图。
图5是本设计具有定位控制的电磁离合控制器模组的本体的侧视图。

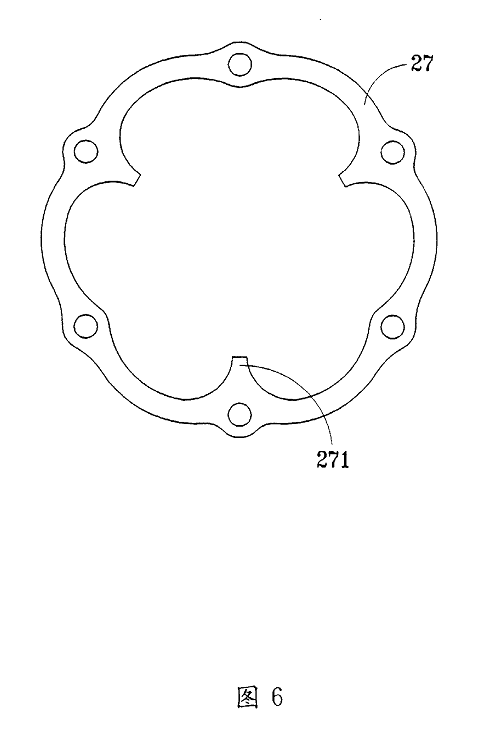

图6是本设计具有定位控制的电磁离合控制器模组的弹簧片的正视图。

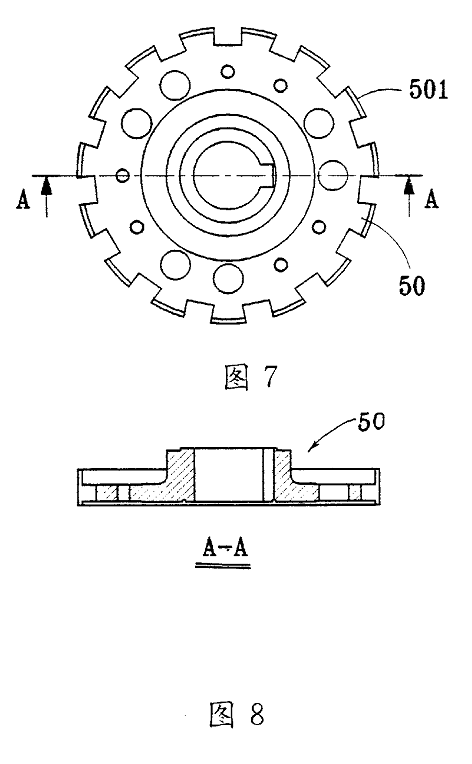

图7是本设计具有定位控制的电磁离合控制器模组的双面型感应导座的正视图。
图8是图7中A-A剖面的剖视图。

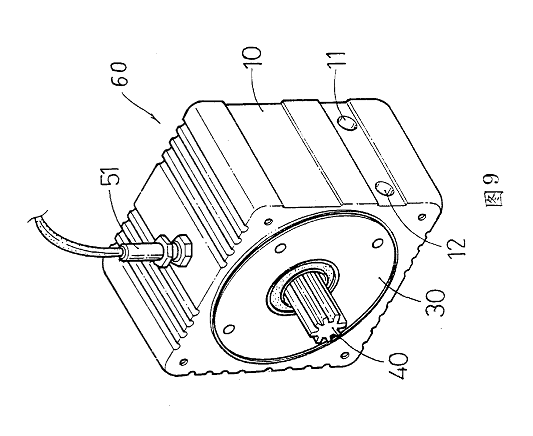

图9是本设计具有定位控制的电磁离合控制器模组的立体图。

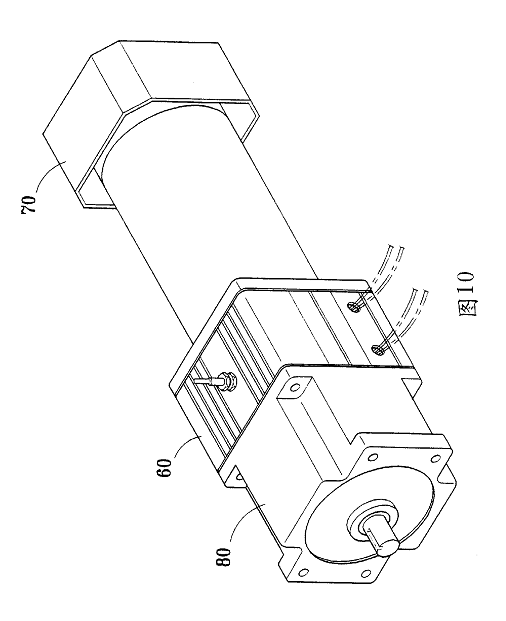

图10是本设计具有定位控制的电磁离合控制器模组的实施例的立体图。
以下结合附图及较佳实施例,对依据本设计提出的具有定位控制的电磁离合控制器模组具体结构、特征及其功效,详细说明如后。
请参阅图1、图2、图3及图9所示,本设计具有定位控制的电磁离合控制器模组60,其主要由本体、离合器模组、制动器模组、正齿轮齿轮轴、定位组五大部分所
