抽油机专用电磁防盗制动器(一)
作者:亨劲传动发表时间:2016年11月03日
(一)技术领域
本发明涉及一种电磁离合器——制动器,尤其是一种油田的抽油机专用电磁防盗制动器。
(二)背景技术
目前油田的抽油机上所设的制动器均为传统的手动制动器,操作较为笨重,不便于自动化管理,防盗作用也较差,在国内还没有见到在抽油机上装设电磁制动器的先例。
(三)发明内容
本发明要解决的技术问题是针对现有技术的不足,提供一种抽油机专用电磁防盗制动器,实质操作简单,防盗作用好,便于自动化管理。
为解决上述技术问题,本发明采用技术方案的基本构思是:一种抽油机专用电磁防盗制动器,包括抽油机转轴,在抽油机转轴上设有与其固定联接的轴套,该轴套上套有通过螺栓相互连接的固定的法兰盘、推盘和磁轭,该法兰盘与推盘之间设有与抽油机转轴通过滑键连接的制动盘,该法兰盘与推盘之间的螺栓上套有复位弹簧,所述磁轭中设有励磁线圈,磁轭的外侧方设有与其端部相对应并具有间隙的衔铁,该衔铁内侧面固定有穿过磁轭向内延伸的导柱,导柱上套有压簧,该导柱的内端与推盘相接触。所述固定在衔铁上的导柱为2-6个。所述螺栓为3个以上。所述制动盘两侧与法兰盘及推盘之间分别具有间隙。
采用上述方案后,本发明与现有技术相比具有以下有益效果:
由于本新型抽油机专用电磁防盗制动器,利用电磁制动原理,只要通电,磁力线圈就产生磁场,使衔铁吸向磁轭,并通过其导柱推动推盘及制动盘沿轴向移动,使制动盘与固定的法兰盘相接触产生摩擦力而达到抽油机制动的目的。有效的替代了传统的手动制动器,并具有以下优点:
1)操作简单;
2)在油田的恶略环境下能够起到很好的防盗作用;
3)便于与所有石油机械逐渐形成自动化管理;
4)适用温度范围广。
下面结合附图对本发明的具体实施方式作进一步详细地描述。
(四)附图说明

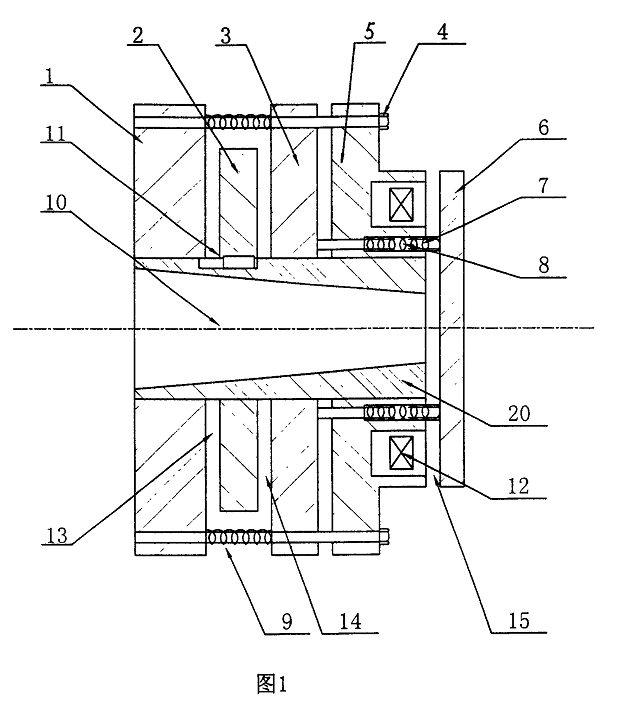

图1为本新型抽油机专用电磁防盗制动器的结构示意图。
更多详情请浏览抽油机专用电磁防盗制动器第二节
