抽油机专用电磁防盗制动器(二)
具体实施方式

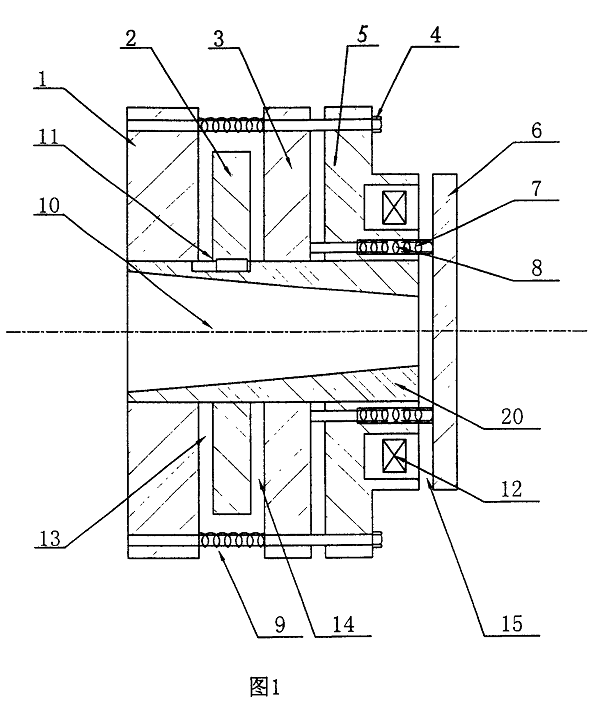

如图1所示,本发明是一种抽油机专用电磁防盗制动器,其结构包括抽油机转轴10及与其固定联接的轴套20,采用键联接或过盈配合连接,该抽油机转轴10的轴套20上套有通过螺栓4相互连接的固定的法兰盘1、推盘3和磁轭5,该法兰盘1与推盘3之间设有制动盘2,该制动盘2通过滑键11与臭哟及转盘10连接,制动盘2可在抽油机转轴10上沿轴向滑动。在法兰盘1与推盘3之间的螺栓4上套有复位弹簧9,该螺栓4设有3条以上,本实施例设有4条。在所述磁轭5中设有励磁线圈12,磁轭5的外侧方设有与其端部相对应并具有间隙15的衔铁6,该衔铁6的内侧面固定有穿过磁轭5并向内延伸的导柱7,该导柱7设有2-6个,本实施例设有4个,其上套有压簧8,该导柱7可在磁轭5中沿轴向滑动,导柱7的内端与推盘3相接触。
本新型抽油机专用电磁防盗制动器的工作原理:当制动器的励磁线圈12通电时,励磁线圈12产生磁场,使衔铁6吸向磁轭5,通过四个导柱7并压缩压簧8,使推盘3沿轴向移动,推向制动盘2,并使制动盘2与法兰盘1相接触产生摩擦力,因法兰盘1是固定的,因此抽油机转轴10通过制动盘2制动,从而达到抽油机制动的目的,只有断电时,才能靠复位弹簧9和压簧8的弹力使推盘3及衔铁6复位。本新型抽油机专用电磁防盗制动器有效的替代传统的手动制动器,并具有操作简单、防盗作用好、便于自动化管理的功效。
