微型电磁离合器制动的定时器
一种微型电磁离合器制动的定时器装置,它在机械式定时器的擒纵机构或传动轮系任一轮片周围安插着离合片,利用簧片弹性使上好发条的定时器制动,利用磁力使定时器储存的机械能释放,作为一种新颖的延时器件,它能够接受各种自动控制电路的指令,并按预先调定的时间去通断不同的电器电路,有非常广泛的用途。
微型电磁离合器制动的定时器,它装有发条主动,传动轮系,棘轮,振子及电磁离合器,其特征在于电磁离合器用电磁线圈与离合簧片组成,离合簧片的一端与棘轮、振子、传动轮系的任一轮片动态离合。
机械式定时器是由发条主轴、传动轮系、擒纵机构及簧片触点组合在一个外壳内。当人工正转主轴时,即为发条储存了机械能。自由状态松手后,整个轮系即刻在擒纵机构的控制下作恒速运动使主轴回转。主轴回复常态时,通过联动的凸轮装置使簧片触点动断或动合。从而实现延时控制负载电路的通断。尚未解决的技术关键是:上发条的力自由状态松开后,不能自动延迟其反转运动的启动,亦即只能作一次性延时动作,不能在给定指令后才作延时动作,使其触点延时动断或动合性能的用途受到限制。
所以目前市场提供了一种机械式定时器与电磁离合器的组合装置,它能够在现有机械式定时上发条后使回转运动制动,在给定指令后回转动力才释放,程序控制的全自动燃气设备中作为燃烧延时器使用,作为一种新型的延时器件。它能够接受各种自动控制机构的指令,并按预先调定的不同时间程序去延时断合不同的电器电路,有其广泛的用途。
这种装置是这样实现的,在机械式定时器的擒纵机构或传动轮系的任一轮片周围安插一个带有软磁材料的簧片,该簧片与轮片周脊的离或合由电磁线圈的磁力进行控制。

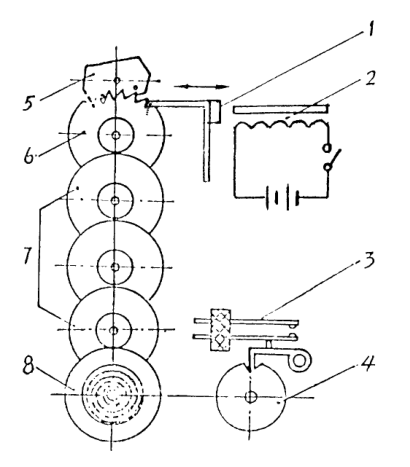

如附图中所示的电磁线圈由铁芯、绕线骨架和线圈组成,并固定在定时器的夹板或外壳上,离合簧片是铁片与簧片的组合件,其一端应使之固定。另一端应安插至定时器的棘轮、转子或传动轮系的任一轮片周脊,使之能保持动态离合的关系,离合位置越远离发条主轴则所需的磁力越小,制动灵敏度越高,离合簧片上的铁片与电磁线圈中的铁芯应保证最佳气隙。
上发条后,当电磁线圈的电路断开时,不产生磁场,利用离合簧片的弹性作用使能插入棘轮齿间,处于啮合状态,定时器发条主轴储存的机械能被擒,不能作回转运动,当任何自动控制机构闭合电磁线圈的电路时,瞬间形成磁场,离合簧片被磁力吸引与棘轮分离,定时器发条主轴储存的机械能释放,定时器按预先调定的时间作恢复常态动作,定时回复终未时,凸轮动作使簧片触点断开或闭合,从而能控制负载电器电路的通断。这样设计的优点是,在原有机械式定时器上增加极少成本的微型电磁离合器,却嗯呢该起到极大范围的延时控制的用途,用于现有的自动控制电器电路中。
